耐腐蚀温度传感器解决方案

问题分析：
传感器的腐蚀主要指的是外套管的腐蚀，我们总结并归纳了大部分电厂出现腐蚀的介质，例如：温度传感器的腐蚀主要有硫化氢腐蚀、二氧化硫腐蚀、蒸汽氧化腐蚀、弱有机酸腐蚀等等。

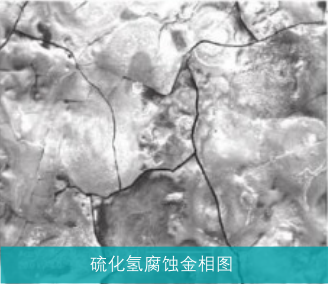

硫化氢腐蚀：
湿硫化氢环境中腐蚀产生的氢原子渗入钢的内部固溶于晶格中，使钢的脆性增加，在外加拉应力或残余应力作用下形成开裂。


二氧化硫腐蚀：
在高温条件下，二氧化硫与奥氏体不锈钢发生化学反应生成硫酸盐，这种硫酸盐将不锈钢表面的氧化膜溶解破坏，硫酸盐在此种环境中分解为不具保护性的金属氧化物，外露的金属会进一步氧化而导致腐蚀加速。




蒸汽氧化腐蚀：
蒸汽与不锈钢接触时发生化学反应生成铬的氧化物，当铁扩散到缺陷部位而生产铁的氧化物，使外壁厚度降低，而外壁的氧化物在机组振动时发生脱落，形成腐蚀。

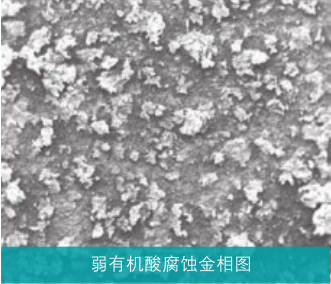

弱有机酸腐蚀：
这种腐蚀一般发生在保温层的外界附近，保温层材料与水蒸气接触，并且在高温的条件下生成了弱酸，而不锈钢材料长期处于这种环境中将会发生腐蚀。




耐腐蚀温度传感器解决方案
这些介质造成的腐蚀归纳起来分为：晶间腐蚀、应力腐蚀、点腐蚀。因此在套管材质的选择上要精雕细琢，对症下药。我们可以根据现场腐蚀情况进行分析，提出可靠的材料选择方案，以供用户参考。


晶间腐蚀
在特定的腐蚀介质中材料的晶粒边界受到腐蚀使晶粒之间失去结合力，使这部位的强度，塑性丧失，冷弯时出现裂纹，或脆断或晶粒脱落且落地无声的一种局部腐蚀现象。腐蚀介质有：hno3、h3po4、h2so4、hf、hno3+hf、hno3+hac、h2so4+feso4。
要预防这类腐蚀，选材的重要原则是材料的碳含量超低、假如ti，nb固c，使奥氏体内固溶的c<0.03%以下，要有 （10%-50%）双相组织。
可选择的材料有：ocr18ni10、ocr18ni12mo2


应力腐蚀
在残余应力或者受力构件的局部（一般承受拉应力），在特定组合的腐蚀环境下（如氯离子环境），构件就容易在承受最大拉应力处发生裂纹萌生，直至穿透。所以应力腐蚀也叫做应力腐蚀开裂。腐蚀介质有：含有cl-和oh-腐蚀物质。
要预防这类腐蚀，选材的重要原则是材料的n、h及其他杂质元素含量低，含有2%-4%的si或是2%cu或是35%ni，高纯度的铁素体不锈钢，奥氏体和铁素体（50%-70%）双相钢。
可选择的材料有：inconel 600、incoloy 825


点腐蚀
由于金属材料中存在缺陷、杂质和溶质等的不均一性，当介质中含有某些活性阴离子时，这些活性阴离子首先被吸附在金属表面某些点上，从而使金属表面钝化膜发生破坏。一旦这层钝化膜被破坏又缺乏自钝化能力时，金属表面就发生腐蚀。腐蚀介质有：氧化性金属离子fe2+、fe3+、cu2+、hg2+
要预防这类腐蚀，选材的重要原则是选用高cr和含mo钢种，钝化膜稳定性提高，高含量ni，n>0.3%。
可选择的材料有：cr22ni26mo5ti、cr26mo1、cr26mo4
如果在无固定装置，长时间使用温度不超过260度，建议使用本公司的专利产品----超防水（防腐）传感器(专利号zl 2017 2 1476112.x)



本产品特点：


长寿命---是同类产品使用的5倍以上
精度高---最高精度可达到0.1℃
反应快---热水中热响应时间τ0.5=3秒
耐腐蚀---铁氟龙材质注塑，抗氧化，耐酸碱腐蚀
耐高温---可长时间在260℃环境中使用
